以壁挂炉作为热源,以地暖辐射作为末端散热方式,形成壁挂炉+地暖盘管的地暖采暖系统,这种方式以其舒适度好、节约空间、运行成本相对较低、舒适卫生、热稳定性强等有点深受用户喜爱。

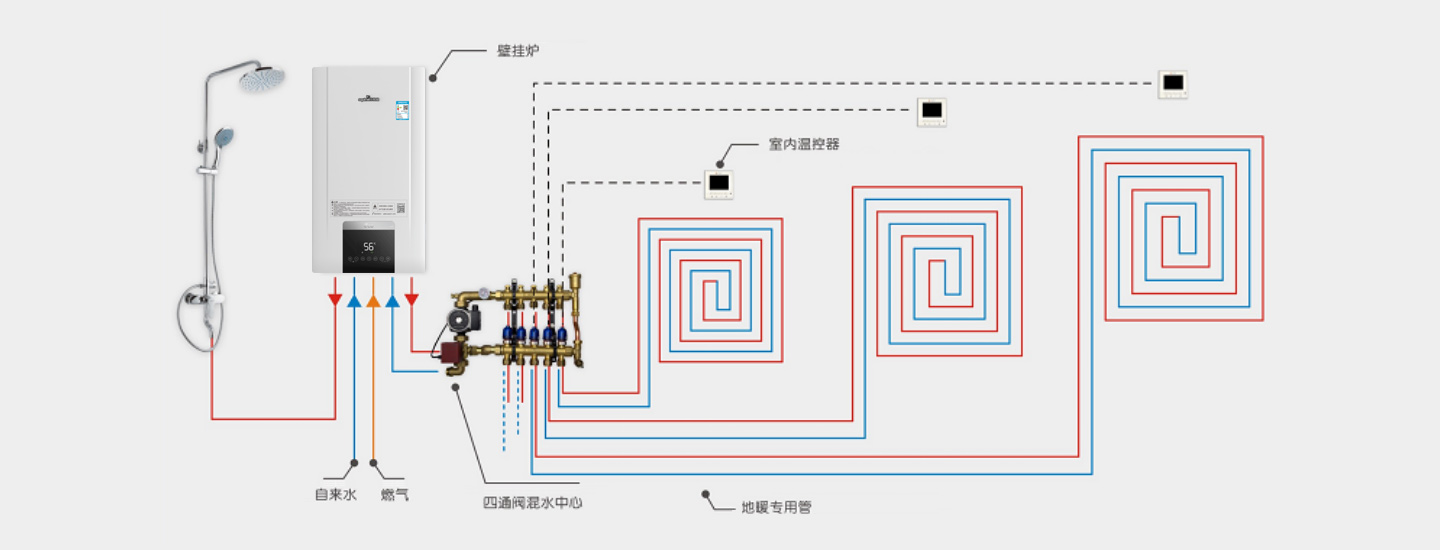

工作原理:天然气通过壁挂炉的燃烧将采暖水加热至设定温度,加热后的采暖水经过分集水器,由分水器将采暖水分流至各个房间的地暖管,采暖水在地暖盘管中流动利用辐射和对流的方式讲热量传递到室内,达到采暖的目的;换热后的采暖水通过集水器统一回到壁挂炉中,利用壁挂炉的循环水泵,给采暖水提供动力,实现采暖水的循环加热。
